Esta barata fuente de corriente continua ajustable desde 0-30V le suministra 3A . Esta fuente usa un circuito regulador de alta eficiencia mediante el uso de IC UA723 y el TIP3055 como transistor de potencia . Está diseñado para proteger una carga máxima de corriente de 3A
¿Cómo funciona
Como muestra la Figura 1 del esquema de conexiones. el voltage AC del transformador pasa por el puente rectificador conformado por 4 diodos en puente de diodos que tienen la funcion de cambial el voltage AC a DC . C1 actua como un filtro antes de enviarla al circuito regulador.

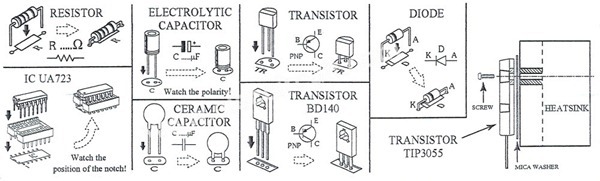

La lista de componentes esta impresa en el diagrama, los componentes debe colocarlos como muestra la figura abajo
Inicie con las piezas mas pequeñas: Resistencias, diodos y condensadores, puede hacerlo en una tarjeta PCB perforada o fabricar el circuito impreso, sea cuidadoso al soldar los componentes. La tarjeta debe quedar como la imagen abajo
Puede ver un video de su ajuste y prueba
