En este amplificador la ganancia de audio es fija (26dB) El capacitor al pin 10 SVR no debe ser menor a 10 microfaradios y ayuda a rechazar ruidos provenientes de la fuente de alimentación.
Todos los capacitores son de 16 voltios pero pueden ser de mayor voltaje.
El valor del capacitor recomendado por el fabricante para cada entrada es de 0,1 microfaradio (104).
En los radios para automóvil el disipador de calor es bastante reducido por lo que para un amplificador casero de trabajo más continuo debe de utilizarse un buen disipador y se puede agregar un ventilador.
Este amplificador de audio está diseñado para radios de automóvil, utilizado en radios Sony ®, Kenwood ®, Pioneer ® y otros de gama alta.
En las especificaciones se habla de 49 W por cada canal.
Podemos decir que en realidad no es de tanta potencia ya que puede entregar alrededor de 20 vatios por canal en niveles con baja distorsión con una carga de 4 ohmios y alimentación cercana a 14 voltios, además la disipación total de calor máxima es de 80 vatios (@70°C).
Pero cada canal del TDA7386 puede desarrollar 49 W a 15,2 voltios con una carga de 4 ohmios con niveles de distorsión y saturación muy elevados.
Aún así es de elevada potencia y por sus pocos componentes es un amplificador fácil de construir. La fuente de alimentación debería superar los 15 amperios y no debe superar los 18 voltios.
Pines de TDA7386:
1 TAB: Conexión a la placa metálica del circuito integrado, se conecta a negativo.
2 Negativo a salida de potencia (P2)
3 Salida de amplificador 2 (-)
4 Standby. Encendido a voltaje mayor de 3,5 voltios. Apagado a menos de 1,5 voltios.
5 Salida de amplificador 2 (+)
6 Positivo recomendado 14.4 voltios
7 Salida de amplificador 1 (-)
8 Negativo a salida de potencia (P1)
9 Salida de amplificador 1 (+)
10 SVR Capacitor 47 uF 16V a tierra.
11 Entrada de audio amplificador 1
12 Entrada de audio amplificador 2
13 S-Gnd conexión a tierra de audio (negativo, ver consideraciones ).
14 Entrada de audio amplificador 4
15 Entrada de audio amplificador 3
16 AC-Gnd capacitor 0,47uF a tierra.
17 Salida de amplificador 3 (+)
18 Negativo a salida de potencia (P3)
19 Salida de amplificador 3 (-)
20 Positivo recomendado 14.4 voltios
21 Salida de amplificador 4 (+)
22 Mute, Mudo a menos de 1,5 voltios, con sonido después de 3,5 voltios.
23 Salida de amplificador 4 (-)
24 Negativo a salida de potencia (P4)
25 Sin conexión

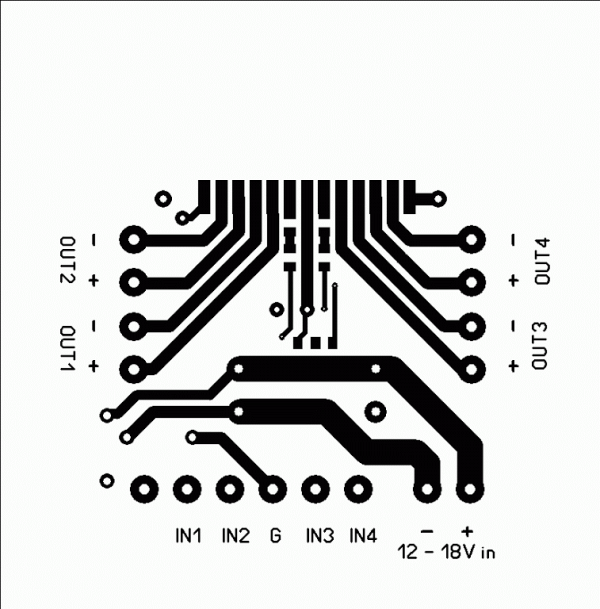

Por su alto consumo hay que tener extremo cuidado con las conexiones a tierra y alimentación.
Además a la conexión a tierra del pin 13 debe conectarse a la sección de entrada de audio y a
una tierra común que no esté directa a algún negativo de una salida.
Por lo general se utiliza un punto común al capacitor de la alimentación
