Este es un refuerzo para una antena Fm de costo bajo y excelente resultado que se puede utilizar para escuchar los programas de distantes estaciones de radio FM claramente.

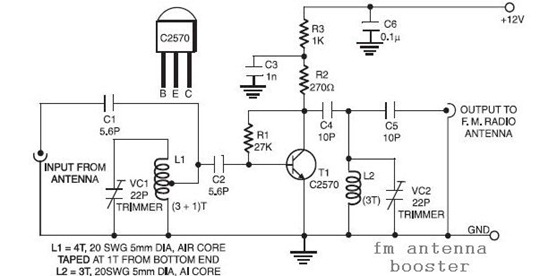

El circuito amplificador de antena Fm comprende un preamplificador de RF sintonizado de emisor común alrededor de transistor VHF / UHF 2SC2570 (C2570).
Arme el circuito en un PCB de buena calidad (preferiblemente, fibra de vidrio-epoxi). El ajuste de entrada / salida (trimmers VC1 / VC2) se realiza para máxima ganancia con un pequeño destornillador plastico girando lentamente hasta escuchar con mas potencia una debil señal sintonizada. Las especificaciones de los componentes en el diagrama. El circuito es tan versatil que puede usar aun el comun y barato Transistor 2n2222 y conseguirá buenos resultados
La bobina de entrada L1 consta de cuatro vueltas de alambre de cobre esmaltado 20SWG 5 mm de diámetro exterior.
La toma va en la primera vuelta de lado del cable a tierra. La bobina L2 es similar a L1, pero tiene sólo tres vueltas. La configuración de los pines del transistor 2SC2570 se muestra en el esquema.
Las conexiones deben ser cortas sin puntas sobresalientes en la soldadura y la fuente de 12Voltios DC estabilizada. El amplificador se conecta cerca de la antena y se lleva al radio con cable de 50 Ohm no mayor a tres metros. Usar cable coaxial de Tv que tiene impedancia de 75 Ohm reducirá minimamente la señal, aun este cable puede usarse. Coloque el circuito en una caja metálica despues de ajustarlo a su frecuencia preferida, tenga especial interes en la calidad e las soldadura y en la fuente de alimentación, la que debe ser de buena calidad
