En algunos lugares de Venezuela la TDT presenta baja señal en algunos canales, si estas distante del transmisor TDT quizas requieras amplificar la señal

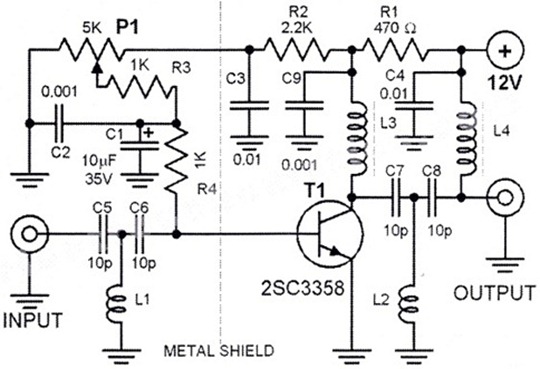

Este es un amplificador para antenas de television de alta definicion de banda ancha (amplificador de frecuencia ultra alta) tiene una ganancia total de 10 a 15 dB en 400 a 800 - MHz y esta diseñado para que pueda ser utilizado en la amplificacion de débiles señales de Tv de alta definición.
Por ser un amplificador UHF de antena de televisión de alta frecuencia y para que funcione correctamente es necesario cortar las espigas de los componentes lo más corto posible. C1, C2, C6, C7 son de tipo SMD (montaje superficial). Escoja una base de fibra de vidrio para el PCB de buena calidad, que no queden puntas el la soldadura y la fuente debe ser estabilizada y con bobinas anti RF en su salida
Este amplificador de antena o TV UHF Amplificador de banda ancha se tienen que construir en el interior de una caja de metal y luego se conecta lo mas cerca de la antena de televisión.
Componentes del amplificador de antena UHF:
T1 -Transistor 2sc3358
C1 - 10μF / 35v
C2, C9 – 1nF
C3, C4 – 10nF
C5, C6, C7, C8 – 10pF
R1 - 470 Ohms
R2 - 2.2 K
R3 - 1Kohms P1 – 5Kohms
L1, L2 - 2 vueltas 22AWG / 0,5 mm, . 3 mm Ø L3, L4 - 10uH o 10 vueltas, Ø 0,2 mm en ferrita ..
12 voltios fuente de alimentación especial.
